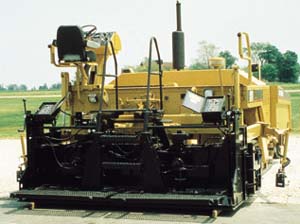

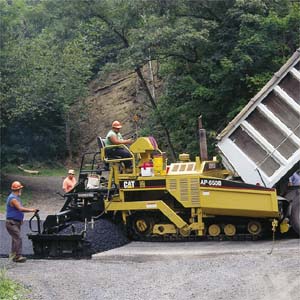

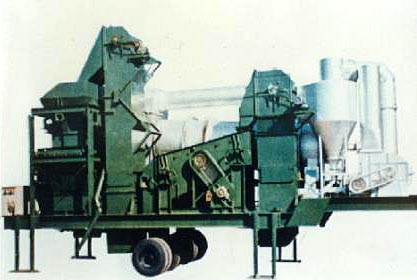

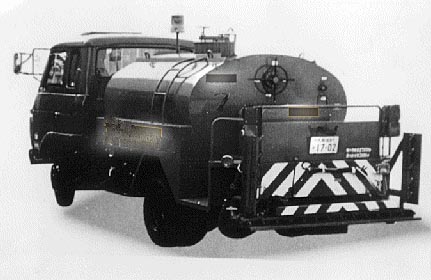

9) 아스팔트포장기계 아스팔트 플랜트는 아스팔트 도로공사에 사용되는 포장재료를 혼합 생산하는 기계로서 골재 공급장치, 건조 가열장치, 혼합장치, 아스팔트 공급장치와 원동기를 가진 것을 말하며 트럭식과 정치식이 있고 장비규격은 시간당 생산량으로 표시한다. 구조는 골재 저장통의 골재가 피이더를 통해 엘리베이터를 타고 드라이어에 공급된다. 드라이어는 3~7도정도 경사되어 회전하며 투입된 골재는 중유 버너로 가열하여 골재를 건조시킨다. 건조된 골재는 핫 엘리베이터를 통해 진동 스크린에 저장되며 각 입자 크기별로 선별되어 계량장치에 공급된다. 여기에서 아스콘은 피니셔에 의해 포장플랜트가 완성된다.  아스팔트 분배기 또는 디스트리뷰터라고도 하며 3,000ℓ이상인 자주식으로 트럭에 탑재되어 있으며 아스팔트 포장공사에서 최초에 포장하고자 하는 면에 디젤 버너에 의해 발생된 열로 유제 탱크의 외기를 가열하여 액상의 아스팔트르 살포바아 또는 스프레더를 통해서 살포하는 장비로 최초에 표면에 살포하는 작업을 프리임코트라 하고 노후된 포장면 위에 살포하는 작업을 씰코트라 하는데 이것은 일종의 접착제 역할을 하는 것임. 아스팔트 디스트리뷰터는 트럭탑재식을 많이 사용하고 있으며 트럭 프레임 위에 보온식 탱크, 가열 용해장치, 살포장치 등을 설치하고, 기어 펌프에 의하여 아스팔트 유제를 가압하고 뒤쪽의 스프레이 바아(Spray bar)로 압송하여 고속으로 살포한다. 아스팔트 가열 장치는 중유 또는 경유 버너를 사용하고 있으며, 여기에 로터리 불로어와 연료 탱크등이 설치되어있다. 아스팔트 살포장치는 살포용 펌프와 스프레이 바아 ,살포 노즐 및 노즐 개폐 장치 등으로 구성되어 있다.  아스팔트 피니셔는 아스팔트 플랜트로부터 덤프트럭에 운반된 혼합재를 노면위에 일정한 규격과 두께로 깔아주는 장비이다. 소형은 호퍼용량 1~2톤, 대형은 호퍼용량이 5~6톤정도이며 자체중량은 13~14톤 정도이다. 구조는 스크리드 기준면에 대해 가로, 세로의 변화 각을 조정할 수 있는 자동 스크리드 제어장치와 강력한 4대의 바이브레이터에 의해 스크리드 전체에 진동을 가하여 균일한 포장을 하는 고정장치가 있으며 그밖에도 혼합 이송량 제어장치, 스크리드, 피더 등이 있다.  |
